礦用調度電話雙回路線路解決方案

項目需求

為進一步規范金屬非金屬礦山的安全管理，保障井下通信系統的可靠性，《金屬非金屬礦山安全規程》（GB16423-2020）經國家市場監督管理總局、國家標準化管理委員會于2020年10月11日聯合發布，并自2021年9月1日起正式實施。該規程第6.7.7.6條款明確規定：井下有線通信系統應設兩路通信電纜，分別從不同的井筒進入井下；其中任何一路通信電纜都應滿足井下與地表通信需要。

現狀及痛點

線路狀態無法預知 傳統的程控調度機不具備線路例行檢測功能，難以檢測電話線路的故障狀態。2.設備更換成本高 現有的防爆電話機多為單線話機，若要滿足雙回路保護要求，需更換為雙回路話機，投資成本較大。3.技術綁定限制 目前雙回路防爆電話與程控調度機廠家存在技術綁定，更換雙回路話機往往需同步更換程控調度機，這樣不僅成本高、難度大，還需重新熟悉新調度機系統，大大加重了用戶的各項成本。

解決方案

針對上述改造現狀及痛點，申甌通信設備有限公司推出了礦用電話單回路系統升級為雙回路系統完整解決方案，具體方案如下：

改造解決方案 / 1

調度機可擴容情況下無論何種品牌的程控調度機，主機通過升級主板、擴容用戶板并配置雙機一號功能，無需更換原有的單線防爆話機終端，僅配置雙回路保護器，即可完成雙回路保護升級。

改造解決方案 / 2

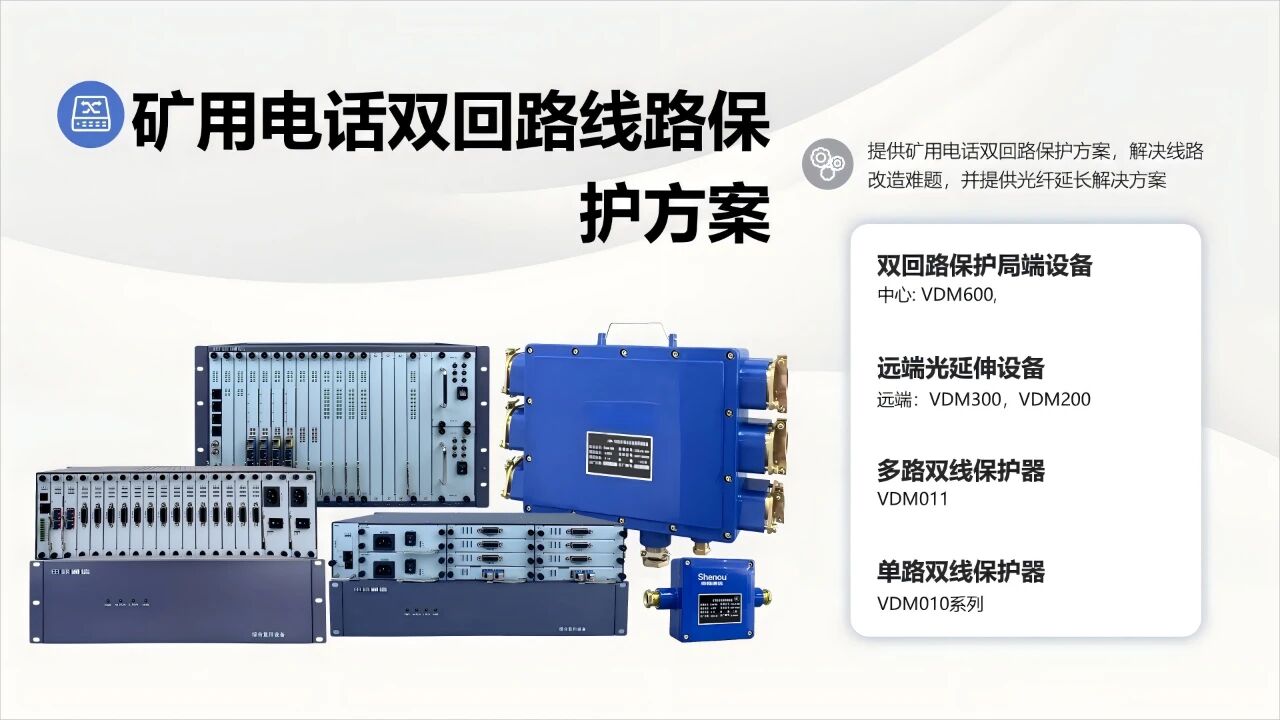

調度機無法擴容情況下在程控調度機和耦合器之間串接雙回路保護VDM600局端設備，通過VDM600局端設備將單分機線路擴展為雙分機線路，終端配置雙回路保護器。VDM600局端設備具備完整管理功能及網管，可檢測線路短路、斷路、話機連接狀態和線路在線情況以及線路異常告警等功能。

改造解決方案 / 3

調度機機房到井口距離遠若機房與井口距離遠，可在調度機與耦合器間增加VDM600局端線路保護設備和光延伸設備（VDM200、VDM300），適配長距傳輸，無需調度主機升級擴容，搭配耦合器與終端雙線保護器，構建雙回路線路，保障信號穩定，完善網管功能，滿足遠距離通信要求。

方案優勢

1、適用性強適配國內幾乎所有的程控調度機分機線路和單線防爆話機，不挑設備，不挑品牌。

2、無需供電創新性的采用無源工作方式，無需外接電源使用，便可實現電話線路保護切換。

3、功能全面通訊管理功能：與局端線路保護系統深度適配，可精準實現線路短路、斷路檢測，以及話機連接狀態、在線狀態的實時管理。線路保護功能：線路切換響應速度快，能在故障發生時迅速完成線路切換，確保通信不中斷。告警響應快：在線路產生告警后，在網管管理界面能立即產生聲光告警，讓用戶及時發現線路故障。

4、成本低終端保護器可利舊原有防爆話機，無需更換為高價雙回路防爆話機；局端設備無需專用調度機升級，節約擴容或更換費用，且操作簡單，業主可自行更換。

5、操作方便機房端只需要串接線路保護器，無需為了升級和擴展需要整個系統停機，只需要根據需要的線路分時段作業，不影響整體系統。

6、智能管理可檢測線路短路、斷路、話機在線、離線、話機有無故障等功能。并在網管平臺上實時顯示及線路異常告警等功能。

7、開放API接口調度機可通過API接口，在調度界面上實時監測線路狀態。

8、網管?chē)?guó)產化網管管理采用國產數據庫及操作系統，并且有麒麟官方認證證書。

方案總結

礦用電話雙回路線路保護解決方案憑借適配性廣、低成本、易實施的方案設計，以及無需電源、操作方便、管理功能全面的功能優勢，為礦山井下通信雙回路改造提供可靠路徑。無論是落實安全規程要求，還是保障通信穩定、優化運維管理，礦用雙回路保護器均可為礦山行業筑牢通信安全防線，創造顯著價值 。
